尿素合成塔
尿素合成塔是尿素生產(chǎn)中重要設備之一，在生產(chǎn)中對設備材料的腐蝕最為嚴重的是氨基甲酸銨液和尿素同分異構(gòu)化反應產(chǎn)物氰酸銨、氰酸。因為氨基甲酸銨離解出的氨基甲酸根是一種強還原劑，能阻止襯里鈍化性氧化膜的生成，氰酸銨在有水的情況下離解成氰酸根，氰酸根具有強還原性，使鈍化型金屬不易形成鈍化膜，對已生成的氧化膜也有很強的破壞作用。還有生產(chǎn)中要嚴格控制原料中硫氯離子的含量，以減少對鈍化膜的破壞和應力腐蝕的發(fā)生。
設備經(jīng)長時間運行，尿素生產(chǎn)過程中解析出的物質(zhì)對襯里產(chǎn)生強烈腐蝕，致使尿素合成塔襯里逐步減薄，最終無法滿足正常生產(chǎn)使用要求，需要對襯里進行更換，使設備恢復原有的技術要求，達到設備正常運行和安全使用的目的，從而減少停車時間和延長設備使用壽命，節(jié)約設備更換成本。

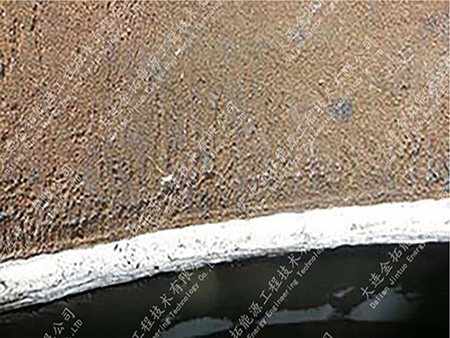

合成塔內(nèi)襯腐蝕

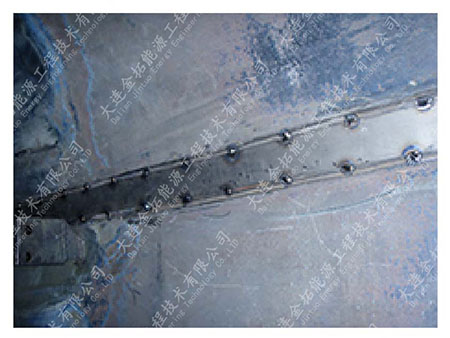

尿素合成塔襯里更換

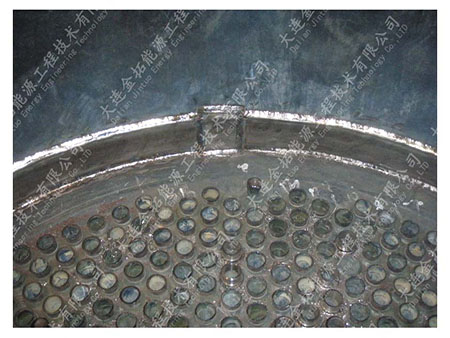

更換后橫觀圖
尿素合成塔檢漏系統(tǒng)疏通

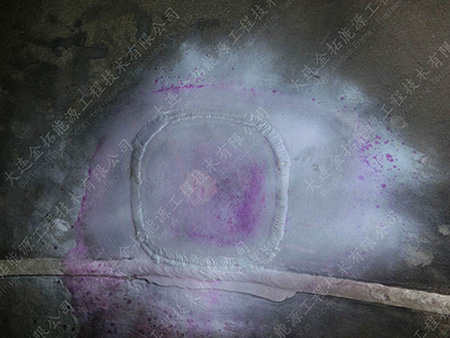

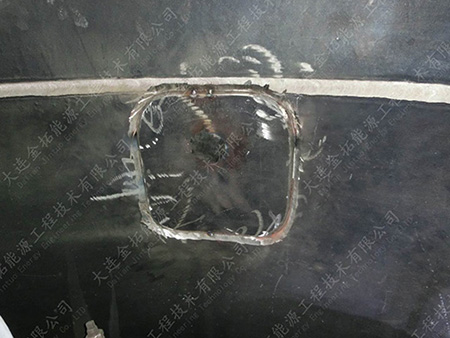

尿素合成塔局部內(nèi)襯挖補

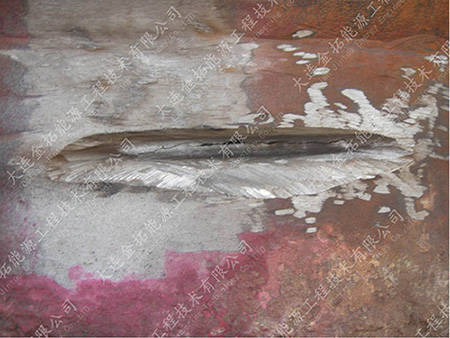

尿素合成塔高壓殼體裂紋修復
尿素汽提塔
尿素汽提塔塔內(nèi)的腐蝕，主要表現(xiàn)在汽提塔上部汽提管的沖刷腐蝕，沖刷腐蝕嚴重的部位主要集中在換熱列管上管板到1.2米左右處之間，針對這一問題普遍采用局部更換列管，截除減薄區(qū)，重新對接一段列管并進行焊接，為了保證列管對接內(nèi)壁的光滑度，對管子的內(nèi)壁進行自動焊接。
汽提塔換熱管管頭與降膜管密封部位的縫隙腐蝕現(xiàn)象也十分嚴重，使管端減薄成刀狀或穿孔，影響降膜效果，可以根據(jù)需要進行管端更換，并進行加工，達到工藝技術尺寸要求。
汽提塔的下管箱、封頭表面主要表現(xiàn)為均勻的垢下腐蝕，汽提塔的進液管、篩板、液體分布器等一般為沖刷腐蝕。

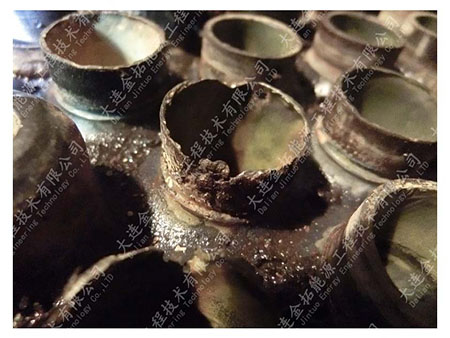

尿素汽提塔管端腐蝕

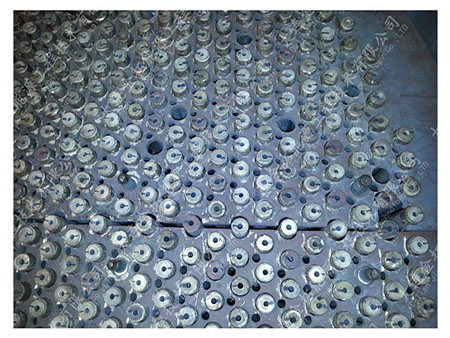

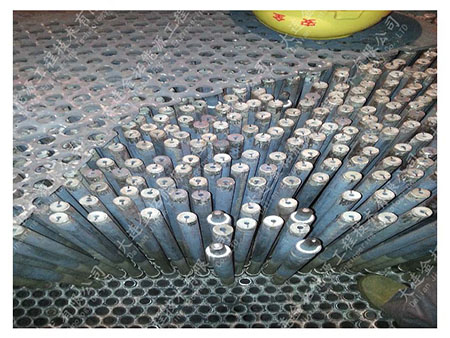

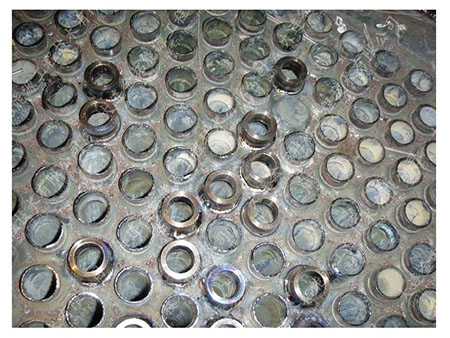

尿素汽提塔管端更換加工
尿素汽提塔襯里腐蝕
尿素汽提塔襯里更換
尿素汽提塔分布拆裝

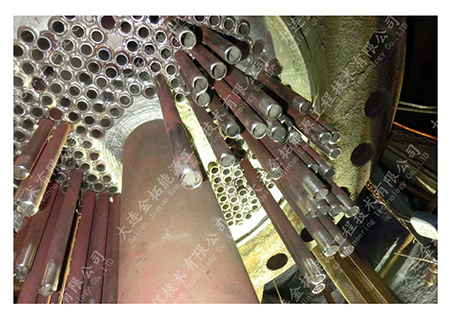

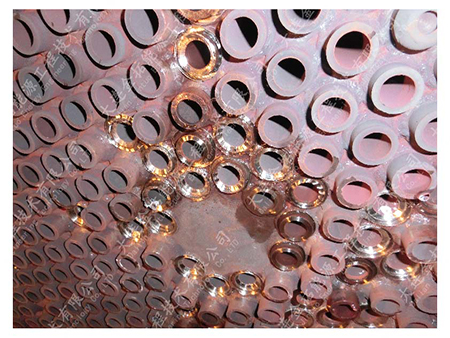

尿素汽提塔列管局部更換
高壓甲胺冷凝器
尿素高壓甲胺冷凝器塔內(nèi)換熱列管腐蝕主要表現(xiàn)為列管的外壁裂紋腐蝕，腐蝕部位集中在上管板以下1.0米之間，具體腐蝕原因無法完全確認，部分廠家經(jīng)分析管子產(chǎn)生裂紋的原因是氯離子大量的富集而導致的應力腐蝕裂紋，修復方法為缺陷管子數(shù)量少的采用堵管方法，達到一定數(shù)量則進行裂紋段局部更換。為避免類似問題的發(fā)生加劇在生產(chǎn)中應嚴格控制殼程沸騰水中的氯離子的含量，從根本上解決問題。
高壓甲胺冷凝器腐蝕列管局部更換

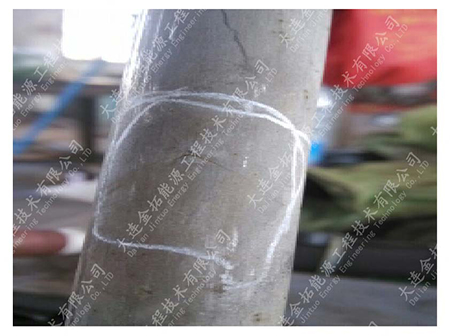

高壓甲胺冷凝器列管列紋
高壓甲胺冷凝器氨滲漏檢驗
高壓甲胺冷凝器內(nèi)部焊縫顯微圖
高壓洗滌器
尿素高壓洗滌器在尿素生產(chǎn)中主要容易發(fā)生防爆空間的破裂和換熱列管的應力腐蝕，應力腐蝕裂紋集中在上管板以下150---650毫米之間，可采用局部或者整體更換列管的方法修復。
高壓洗滌器列管局部腐蝕更換
高壓洗滌器列管進行接管修復
高壓洗滌器防爆空間修復
尿素級配件
可提供25-22-2、316LMOD、鈦材等尿素級材質(zhì)的配件。
各種規(guī)格、材質(zhì)勾頭螺栓
連接螺栓
塔盤支架
內(nèi)六方連接螺栓
汽提塔拉緊桿
汽提塔方法蘭
尿素合成塔塔盤制作、安裝
汽提塔分布器（降膜管）
齒形墊
透鏡墊
放射源套筒
